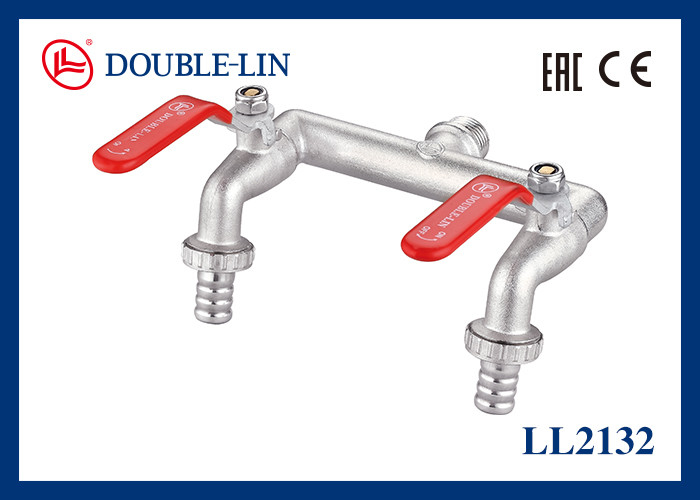

Vòi tay gạt vườn bằng đồng thau
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | DOUBLE-LIN |
| Chứng nhận: | CE,EAC |
| Model Number: | LL2132 |
Thanh toán:
| Minimum Order Quantity: | 0 |
|---|---|
| Giá bán: | 0 |
| Packaging Details: | Double-Lin standard packing |
| Delivery Time: | within 7 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 50000 pcs |
|
Thông tin chi tiết |
|||
| Item: | Brass Hose Bibcock | Size: | 1/2" * 1/2" * 3/4" |
|---|---|---|---|
| Brass material: | HPB 57-3 | Handle Material: | Iron or Steel |
| Handle Type: | Lever | Stem Type: | Double O-ring |
| Stem Material: | Brass | Seat Material: | PTFE |
| Body Seal Material: | PTFE | Working Pressure: | 16 bar(232 psi) |
| Opening/closing Test: | 10,000 times | Thread: | ISO228 (equivalent to DIN 259 and BS2779) |
| Working Temperature: | from -10 ℃ to +120 ℃ (from 14℉ to 248℉) | ||
| Làm nổi bật: | Vòi nước 232psi,Vòi nước DIN 259,Vòi nước bằng đồng thau ISO228 |
||
Mô tả sản phẩm
Vòi cấp nước bằng đồng thau 16 Bar với tay cầm đòn bẩy phẳng và đầu ra bằng thép không gỉ 304 cho vườn
- Mô tả
Áp suất làm việc16bar (232 psi)
Nhiệt độ làm việctừ -10 ℃ đến +120 ℃ (từ 14℉ đến 248℉)
Ren ISO228 (tương đương với DIN 259 và BS2779)
Kiểm tra đóng/mở 10.000 lần
- Chi tiết
Thân van bằng đồng thau:Rèn mật độ cao, không có bọt, không có lỗ khí, không rò rỉ. Được sản xuất bằng máy CNC có độ chính xác cao đặc biệt.
Nắp van bằng đồng thau: Rèn mật độ cao, không có bọt, không có lỗ khí, không rò rỉ. Được sản xuất bằng máy CNC có độ chính xác cao đặc biệt.
Bi van:Mịn và chống mài mòn, với hiệu suất bịt kín tốt.
Trục van bằng đồng thau:Được làm bằng đồng thau cán nóng, độ bền kéo cao, độ dẻo dai tốt, sử dụng lâu dài không bị biến dạng, gãy.
Đế bi:Được làm bằng PTFE (polytetrafluoroethylene) nguyên chất, có độ đàn hồi cao và khả năng chống mài mòn, không dễ bị lão hóa.
Tay cầm:Mạ decromet, bề mặt được phủ chống ăn mòn, lớp phủ được làm dày, độ dày lên đến 1,3mm, sử dụng thoải mái.
Vòng chữ O: NBR,được làm bằng nguyên liệu thô nhập khẩu,hệ số ma sát nhỏ, tuổi thọ cao và không dễ bị rò rỉ.
Đai ốc khóa bằng thép không gỉ:Thiết kế bên trong chống lỏng, có thể sử dụng trong thời gian dài.
- Thông số kỹ thuật
- Vòi cấp nước bằng đồng thau lưu lượng đầy đủ với tay cầm đòn bẩy phẳng bằng sắt.
- Ren, màu tay cầm,vật liệu, v.v.có thể đượctùy chỉnh.
|
Kích thước mm |
1/2" * 1/2" * 3/4" |
|
A |
G1/2" |
| B | 150 |
| C | 157.5 |
| D | 129 |
| E | 95 |
| F | 50.5 |
| G | 48 |
| H | G3/4" |
| DN | 10 |
Vật liệu của các bộ phận
| Không. | Phần | Vật liệu |
| 1 | Thân | Đồng thau |
| 2 |
Nắp |
Đồng thau |
| 3 | Bi | Đồng thau |
| 4 | Phớt | PTFE |
| 5 | Trục | Đồng thau |
| 6 | Vòng chữ O | NBR |
| 7 | Vòng chữ O | NBR |
| 8 | Tay cầm | Sắt hoặc thép |
| 9 | Đai ốc | Thép không gỉ |
- Chứng chỉ của LL2132
- Hồ sơ công ty
Double-Lin, được thành lập vào năm 2000 tại Trung Quốc, là một công ty sản xuất cho thị trường toàn cầu. Các sản phẩm Double-Lin với thương hiệu riêng được phân phối rộng rãi đến hơn 100 quốc gia và khu vực, và thị trường nội địa Trung Quốc. Chủ tịch Mr. Lin Hailin áp dụng điều chỉnh chiến lược về bố cục công nghiệp, phạm vi kinh doanh được tích hợp thành một nhà cung cấp giải pháp toàn diện, bao gồm bốn lĩnh vực chính như hệ thống kiểm soát nước trong các tòa nhà công cộng và gia đình, hệ thống sưởi ấm trong các tòa nhà công cộng và gia đình, hệ thống an toàn vận chuyển và sử dụng khí đốt, giải pháp phần cứng phòng tắm gia đình, bao gồm gần 10.000 loại sản phẩm và thông số kỹ thuật.
- Chi tiết gói hàng của chúng tôi
1. Logo Double-Lin được rèn trong thân van.
2. Logo Double-Lin được dập hoặc in trên tay cầm.
3. Vật liệu hộp bên trong là giấy liên kết gợn sóng 3 lớp, với in ấn rõ ràng & hấp dẫn.
4. Giấy chứng nhận bảo hành sản phẩm
5. Túi ECO bằng nhựa PE.
6. Nhãn thông số kỹ thuật sản phẩm được dán ở mặt bên của thùng carton chính.
7. Băng keo đóng gói đặc biệt Double-Lin.
8. Vật liệu thùng carton chính là giấy liên kết gợn sóng 5 lớp, với in ấn rõ ràng & hấp dẫn.
9. 2 túi không dệt bên trong.
10. 1 bản sao hướng dẫn sử dụng bên trong.
- Câu hỏi thường gặp
Q:Thời gian bảo hành sản phẩm của bạn là bao lâu?
A:Chúng tôi có bảo hành ba năm và dịch vụ toàn thời gian 24 giờ.
Q:MOQ của bạn là gì?
A:Chúng tôi không có MOQ. Chúng tôi có một nhà kho lớn và chúng tôi hứa "Đặt hàng ngay lập tức, Giao hàng ngay lập tức và Không có MOQ".
Q:Bạn có thể chấp nhận OEM không?
A:Double-Lin là một công ty có thương hiệu riêng và chúng tôi đang quảng bá thương hiệu của mình trên thế giới, vì vậy chúng tôi sẽ không chấp nhận OEM.
Q:Thời gian giao hàng của bạn là bao lâu?
A:Đối với các mặt hàng nếu chúng tôi có đủ hàng, chúng tôi có thể gửi cho bạn ngay lập tức. Đối với sản xuất hàng loạt, chúng tôi có thể hứa 30-35 ngày.
