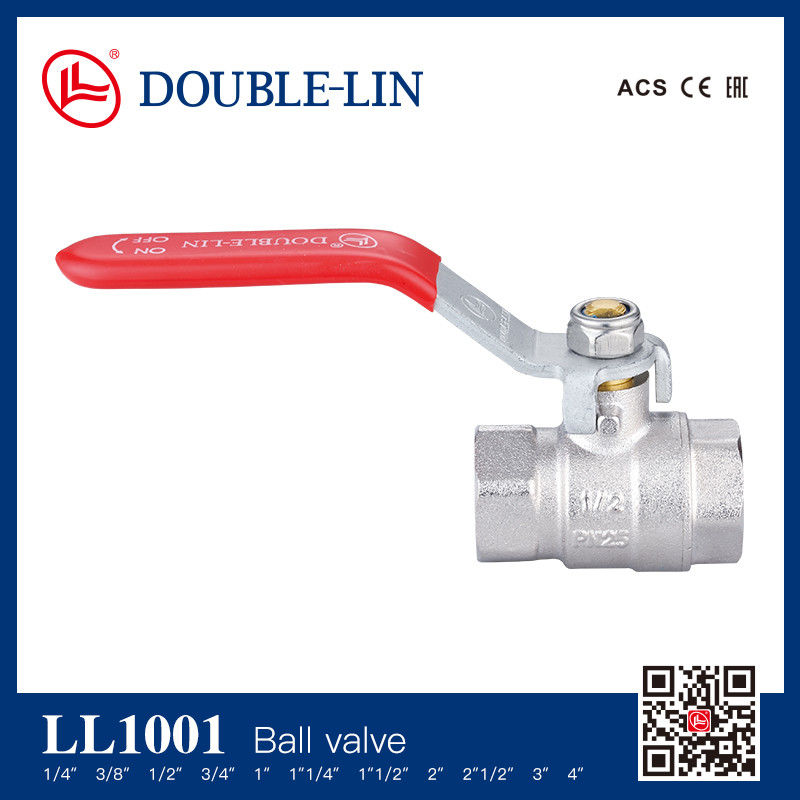

Van bi đồng PN25 1/4" - 4" kết nối ren trong x ren trong
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | DOUBLE-LIN |
| Chứng nhận: | ACS,CE EAC |
| Model Number: | LL1001 |
Thanh toán:
| Minimum Order Quantity: | 0 |
|---|---|
| Giá bán: | 0 |
| Packaging Details: | Double-Lin standard packing |
| Delivery Time: | within 7 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 50000 pcs |
|
Thông tin chi tiết |
|||
| Item: | Brass Ball Valves | Size: | 1/4" - 4" |
|---|---|---|---|
| Brass material: | HPB 57-3 | Connection Type: | Female x Female |
| Stem Type: | Double O-ring | Stem Material: | Brass |
| Seat Material: | PTFE | Body Seal Material: | PTFE |
| Thread: | ISO228 (equivalent to DIN 259 and BS2779) | Working Temperature: | from -10 ℃ to +120 ℃ (from 14℉ to 248℉) |
| Làm nổi bật: | Máy phun bóng bằng đồng PN25,Van bi đồng ren trong x ren trong,Van bi pex ren trong x ren trong |
||
Mô tả sản phẩm
Van bi đồng PN25 1/4" - 4" Nối ren trong x Ren trong
Mô tả Van bi đồng
Áp suất làm việc362.5 psi
Nhiệt độ làm việctừ -10 ℃ đến +120 ℃ (từ 14℉ đến 248℉)
Ren ISO228 (tương đương với DIN 259 và BS2779)
Kiểm tra đóng/mở 10.000 lần
Chi tiết Van bi đồng
Thân van bằng đồng: Đúc mật độ cao, không có bọt, không có lỗ khí, không rò rỉ. Được sản xuất bằng máy CNC có độ chính xác cao đặc biệt.
Nắp van bằng đồng: Đúc mật độ cao, không có bọt, không có lỗ khí, không rò rỉ. Được sản xuất bằng máy CNC có độ chính xác cao đặc biệt.
Bi van:Bề mặt nhẵn và chống mài mòn, với hiệu suất bịt kín tốt.
Trục van bằng đồng:Được làm bằng đồng thau cán nóng, độ bền kéo cao, độ dẻo dai tốt, sử dụng lâu dài không bị biến dạng, gãy.
Đế bi:Được làm bằng PTFE (polytetrafluoroethylene) nguyên chất, có độ đàn hồi cao và khả năng chống mài mòn, không dễ bị lão hóa.
Tay cầm:Mạ dacromet, bề mặt được phủ chống ăn mòn, lớp phủ được làm dày, độ dày lên đến 1.3mm, sử dụng thoải mái.
Vòng đệm chữ O: NBR & FKM, được làm bằng nguyên liệu nhập khẩu,hệ số ma sát nhỏ, tuổi thọ cao và không dễ bị rò rỉ.
Đai ốc khóa bằng thép không gỉ:Thiết kế bên trong chống lỏng, có thể sử dụng trong thời gian dài.
Thông số kỹ thuật Van bi đồng
- Van bi đồng ren trong x Ren trong, lưu lượng đầy đủ với tay cầm đòn bẩy phẳng bằng sắt.
- Ren, màu sắc của tay cầm,vật liệu, v.v.có thể đượctùy chỉnh.
|
Kích thước mm |
1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
|
A |
40 | 41 | 48.4 | 56 | 65 | 76 | 85 | 99 | 132 | 152 | 178 |
| B | 23 | 23 | 29.5 | 35.5 | 42.7 | 53 | 63 | 79 | 102.5 | 120.5 | 144.5 |
| C | 39.2 | 39.8 | 54.2 | 57.6 | 60.6 | 75.8 | 81.3 | 88.5 | 121.5 | 129.5 | 141 |
| D | 87 | 87 | 95 | 95 | 126 | 140 | 140 | 165 | 224 | 224 | 283.5 |
| E | 9 | 10 | 14.8 | 19 | 24 | 30.2 | 37 | 47 | 62 | 74 | 90 |
| PN | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
25 |
25 | 25 | 25 |
Vật liệu các bộ phận
| Số | Bộ phận | Vật liệu |
| 1 | Thân | Đồng thau |
| 2 |
Nắp |
Đồng thau |
| 3 | Bi | Đồng thau |
| 4 | Phớt | PTFE |
| 5 | Trục | Đồng thau |
| 6 | Vòng đệm chữ O | NBR |
| 7 | Vòng đệm chữ O | Cao su fluor |
| 8 | Tay cầm | Sắt hoặc thép |
| 9 | Đai ốc | Thép không gỉ |
Lưu ý: Van bi tay cầm màu đỏ chỉ có thể được sử dụng trong các dịch vụ nước, hệ thống sưởi và điều hòa không khí và hệ thống khí nén. Chúng không được phép sử dụng trong hệ thống khí.
- Chi tiết đóng gói của chúng tôi
1. Logo Double-Lin được rèn trong thân van.
2. Logo Double-Lin được dập hoặc in trên tay cầm.
3. Vật liệu hộp bên trong là giấy liên kết gợn sóng 3 lớp, với in ấn rõ ràng & hấp dẫn.
4. Giấy chứng nhận bảo hành sản phẩm
5. Túi ECO nhựa PE.
6. Nhãn thông số kỹ thuật sản phẩm được dán ở mặt bên của thùng carton chính.
7. Băng keo đóng gói đặc biệt Double-Lin.
8. Vật liệu thùng carton chính là giấy liên kết gợn sóng 5 lớp, với in ấn rõ ràng & hấp dẫn.
9. 2 túi không dệt bên trong.
10. 1 bản sao hướng dẫn sử dụng bên trong.
